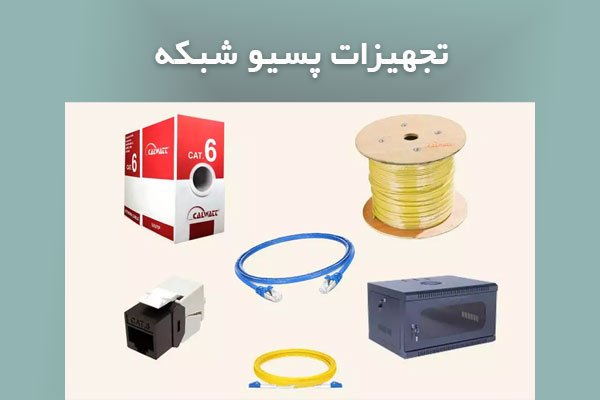

تجهیزات پسیو شبکه چیست؟

هر شبکه از تجهیزات مختلفی تشکیل شده است که به تجهیزات اکتیو و پسیو تقسیم می شوند. در این مقاله در مورد تجهیزات پسیو شبکه صحبت خواهیم کرد.

امروزه محیط اطراف ما پر از انواع مختلف شبکه ها است. به راحتی می توان با استفاده از شبکه ای از رایانه ها، وظایف را به افراد دیگر واگذار کرد، آنها پیشرفت کار را از طریق رایانه های متصل به شبکه دنبال می کنند و هر کدام به وظیفه خود عمل می کنند.

به طور مثال وقتی وارد بانک می شوید، چندین کامپیوتر وجود دارد که هر یک از متصدیان پشت یک سیستم نشسته و به مشتریان پاسخ می دهد. گاهی اوقات بخشی از کار توسط یک نفر و بخشی توسط چند فرد از طریق رایانه های مختلف انجام می شود. این کامپیوترها به هم متصل و یک شبکه را تشکیل می دهند.

اگر کمی بیشتر در بانک وقت بگذارید، ممکن است با نگاه به اطراف متوجه دوربین‌های امنیتی مدار بسته شوید، و یا اگر شعبه ای کوچک یک بانک است، ممکن است بتوانید محفظه‌ای (سرور) پیدا کنید که کابل‌های زیادی در آن وارد و خارج شده اند.

این کابل ها ارتباط بین دستگاه ها، رایانه ها و تجهیزات مختلف شبکه را امکان پذیر می کنند. همه آنها وارد یک قفسه متصل به مقاصد شهری به روش های مختلف مانند پایانه های مسافربری می شوند و بسته های داده را در سطح شبکه منتقل می کنند. این تجهیز به طور کلی سرور نامیده می شود که می تواند بخش کوچکی از یک شبکه بزرگتر باشد.

تجهیزات شبکه

تجهیزات شبکه را بسته به نوع فعالیت می توان به دو دسته اکتیو و پسیو تقسیم کرد. تجهیزات شبکه شامل سخت افزار و دستگاه های فیزیکی هستند که برای انتقال داده ها در سطح شبکه با یکدیگر ارتباط و تعامل دارند.

هر یک از تجهیزات شبکه کارکرد خاصی دارند و به طور کلی وظیفه ارائه خدمات مختلف به کاربران را بر عهده دارند. یکی از نکات مهمی که برای کنترل و مدیریت شبکه باید مورد توجه قرار گیرد، شناخت تجهیزات شبکه و نوع کاربری آن است تا فرآیند عیب یابی آن با سهولت بیشتری انجام شود.

تفاوت تجهیزات شبکه پسیو و اکتیو

بیان تفاوت این دو دسته از تجهیزات شبکه بدون ارائه تعریف آنها غیرممکن است. هدف هر یک، تفاوت آنها را نیز مشخص می کند.

تجهیزات شبکه اکتیو سخت افزار و دستگاه هایی هستند که سیگنال های الکترونیکی را تولید، هدایت، مسیریابی و بازتولید می کنند. تجهیزات شبکه کاربردی شامل کلیه لوازم و قطعاتی است که با استفاده از تجهیزات شبکه پسیو نشانه ها را ایجاد کرده و آنها را روی سطح انتقال می دهد.

برای مثال سوئیچ ها، هاب ها، روترها، مودم ها، سرورها، کارت های شبکه، فایروال ها و غیره همگی تجهیزات فعال شبکه محسوب می شوند.

تجهیزات شبکه پسیو بخشی از شبکه هستند که نمی تواند سیگنال های الکترونیکی تولید کنند و فقط برای ارسال و دریافت از تجهیزات اکتیو استفاده می شوند. تجهیزات پسیو شامل کلیه کابل های شبکه، کیستون شبکه، پچ کورد، داکت، رک شبکه، ابزار و تجهیزات نصب و راه اندازی و … می باشند.

انواع تجهیزات پسیو شبکه

هاب

هاب تجهیزات شبکه ای است که در دو نوع اکتیو و پسیو طراحی شده اند. هاب پسیو نوعی از هاب است که ورودی را به چند خروجی تقسیم می کنند . با استفاده از آنها می توان یک کابل را به یک طرف متصل و از طرف دیگر اتصالات بیشتری به چندین دستگاه مختلف داشت.

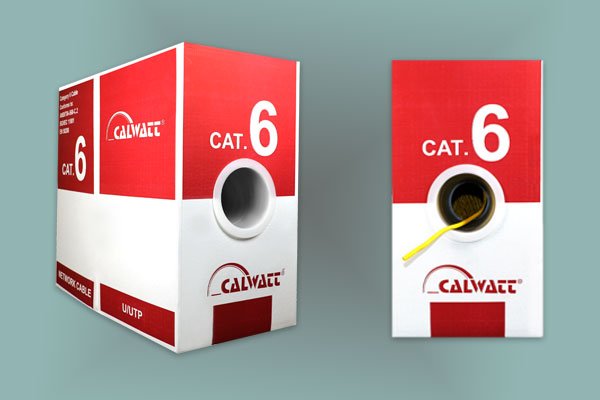

کابل شبکه

ممکن است در یک شبکه از کابل های مختلفی استفاده شود. یکی از معروف ترین آنها کابل های RJ45 است که در بین عامه کاربران به کابل شبکه معروف است. کابل های موجود در شبکه مسیرها و جاده های شبکه هستند که تمامی نقاط و مناطق را به هم متصل کرده و امکان جابجایی اطلاعات را فراهم می کنند.

کابل ها را می توان بر اساس قطر یا میزان مقاومت در برابر نویز و نوع طراحی برای استفاده در محیط های مختلف طبقه بندی کرد. از دیگر کابل های پرکاربرد می توان به کابل های فیبر نوری اشاره کرد. از ویژگی های آن ها  می توان به پهنای باند و نوع پوشش آن اشاره کرد که بر اساس نیاز می توان از بین دسته بندی های مختلف ( Cat5 ، Cat5e ، Cat6  ، Cat6A ، Cat7 ، Cat7A و Cat8 ) انتخاب کرد.

انواع کابل شبکه

cat3 هنوز در برخی از ساختمان های تجاری قدیمی نصب است. در برخی از این نصب های قدیمی، متوجه خواهید شد که دو جفت برای داده استفاده می شوند و جفت های دیگر برای اتصال دیگر یا یک جفت صوتی استفاده می شوند. پس از cat4، cat3 برای مدت کمی وجود داشت، سپس به سرعت با cat5 جایگزین شد. هر دو اکنون از بین رفته اند و دیگر در استانداردهای کابل کشی شناخته نمی شوند.

CAT 5E AND 6

در حدود سال 2001، cat5e با عملکرد تداخلی بهتر برای پشتیبانی از سرعت گیگابیت همراه شد. سپس cat6 با نتیجه ی هدروم بیشتر آمد که به آن اجازه می دهد 10 گیگابیت بر ثانیه را پشتیبانی کند (تا 35 متر).

با آزمایش و کنترل کیفیت، برخی از کابل های نصب شده cat5e و cat6 می توانند از سرعت 2.5 و/یا 5 گیگابیت بر ثانیه تا 100 متر برای استقرار Wi-Fi 6 با پتانسیل پشتیبانی از 10 گیگابیت بر ثانیه تا 55 متر یا کمتر پشتیبانی کنند.

CAT 6A

کابل شبکه cat6a با قابلیت پشتیبانی از 10 گیگابیت بر ثانیه تا 100 متر – در سال 2009 تصویب شد. این کابل بیش از یک دهه است که وجود دارد، cat 6 a شاید کمی جلوتر از زمان خود بود. تنها در پنج سال گذشته است که هر برنامه LAN معمولی به سرعت 10 گیگابیت بر ثانیه برای دستگاه نهایی نیاز داشته است. هنوز تعداد زیادی هستند که با سرعت 1000 مگابیت بر ثانیه یا کمتر از آن کار می کنند.

CAT 7, 7A, AND 8

همچنین ممکن است در مورد کابل شبکه cat7 و cat7a که به ترتیب توسط ISO/IEC در سال 2002 و 2010 تصویب شده اند، کنجکاو باشید. در حالی که هرگز به طور رسمی توسط TIA به رسمیت شناخته نشد، رده 7A همچنان یک رسانه کابل کشی محبوب برای پشتیبانی از 10 گیگابیت بر ثانیه در بخش هایی از اروپا است.

پس از آن cat8 وجود دارد که به عنوان راه حلی برای پشتیبانی از 25 و 40 گیگابیت بر ثانیه در پیوندهای 30 متری مرکز داده از سوییچ به سرور، است. تبلیغات زیادی برای راه حلی برای پشتیبانی از 25 و 40 گیگابیت بر ثانیه به راه افتاده است – /40GBASE-T .

پیشرفت‌ها در فناوری فرستنده گیرنده همچنین اکنون به مراکز داده اجازه می‌دهد تا با استفاده از کابل‌های اتصال مستقیم SFP28 یا SFP56 در پیکربندی‌های ToR یا مجموعه‌های نوری فعال و فیبر، به راحتی از پیوندهای سوئیچ به سرور 25 و 50 گیگابیت بر ثانیه پشتیبانی کنند.

کابل کشی ساخت یافته در پیوندهای طولانی تر این لزوما به این معنی نیست که cat8 به کار نمی رود. این (یا برخی از نسخه‌های آن) ممکن است در نهایت از اتصالات 30 متری در LAN برای برنامه‌هایی که به سرعت انتقال بالاتری نسبت به رده 6A نیاز دارند پشتیبانی کند.

داکت و ترانکت

محفظه ای برای عبور کابل ها است که علاوه بر افزایش ایمنی سیم ها، دسته کابل ها را از نظر ظاهری نیز سازماندهی می کند. مواد داکت یا ترانکت معمولاً از PVC ساخته شده و مقاومت خوبی دارد. به دلیل تفاوت در اندازه در موقعیت های مختلف استفاده می شود. به عنوان مثال، اگر بسته کابلی که با آن سروکار دارید شامل کابل های زیادی باشند ، باید به سراغ جعبه بروید. در غیر این صورت، نیاز شما را برآورده می کند.

پریز شبکه

استفاده آن مانند پریز برق است با این تفاوت که به جای اتصال به  برق، دسترسی به شبکه فراهم می شود.

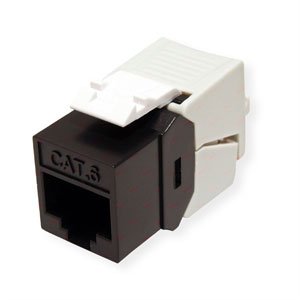

کیستون شبکه

جک های کیستون ورودی هایی برای برقراری ارتباط بین کابل ها و تجهیزات مختلف هستند. به عنوان مثال قصد داریم یک خط را به سوئیچ یا روتر متصل کنیم و با توجه به دسته بندی ها، کیستون شبکه مناسب را از بین Cat5، Cat5e، Cat6، Cat6a، Cat7، Cat7a و Cat8 انتخاب کرده و آن را بر روی کابل نصب می کنیم. یک آچار سوکت به ما کمک زیادی می کند.

پچ پنل شبکه

همیشه از کابل های زیادی برای راه اندازی مراکز داده استفاده می شود. پچ پنل ها می توانند برای مدیریت بهتر کابل کشی استفاده شوند. پچ پنل شبکه قطعه ای سخت افزاری است که اتصال ورودی و خروجی ها به دستگاه های مختلف شبکه را با ارائه پورت های متعدد آسان می کند.

پچ پنل معمولا روی رک و زیر یا بالای سوئیچ ها نصب می شود. به عنوان مثال می توان به پچ پنل های Cat5e ، Cat6، Cat6a، Cat7 یا 48 پورت اشاره کرد. علاوه بر این، انواع پچ پنل محافظ دار و بدون محافظ وجود دارد.

رک

در پاسخ به این سوال که رک شبکه و کاربرد آن چیست؟ می توان گفت قفسه ای برای نصب  تجهیزات شبکه اکتیو است که در ابعاد مختلف طراحی شده است و هر شبکه با توجه به نیاز خود از انواع رک استفاده می کند. فریم ها ی رک شامل مدل های دیواری و ایستاده می باشد. همچنین رک ها می توانند در خود فن داشته باشند که کاربرد خنک کنندگی تجهیزات را دارد.

نتیجه گیری

تجهیزات شبکه به طور کلی به دو دسته بزرگ اکتیو و پسیو تقسیم می شوند که هر کدام را می توان به مجموعه های کوچکتر تبدیل کرد. برای راه اندازی شبکه، قطعات کاربردی به اندازه تجهیزات پسیو مهم هستند.

توجه داشته باشید که انتخاب محصولات باکیفیت در خرید تجهیزات شبکه پسیو باعث ثبات و پایداری بیشتر در سطح شبکه نیز می شود. همچنین به طور مستقیم بر تجربه کاربر تأثیر می گذارد.
