به تازگی طی یک کنفرانس خبری، کمپانی سامسونگ اعلام کرد که تکنولوژی استفاده شده در تراشه پردازنده سامسونگ گلکسی اس 10 همانند آیفون XS خواهد بود.

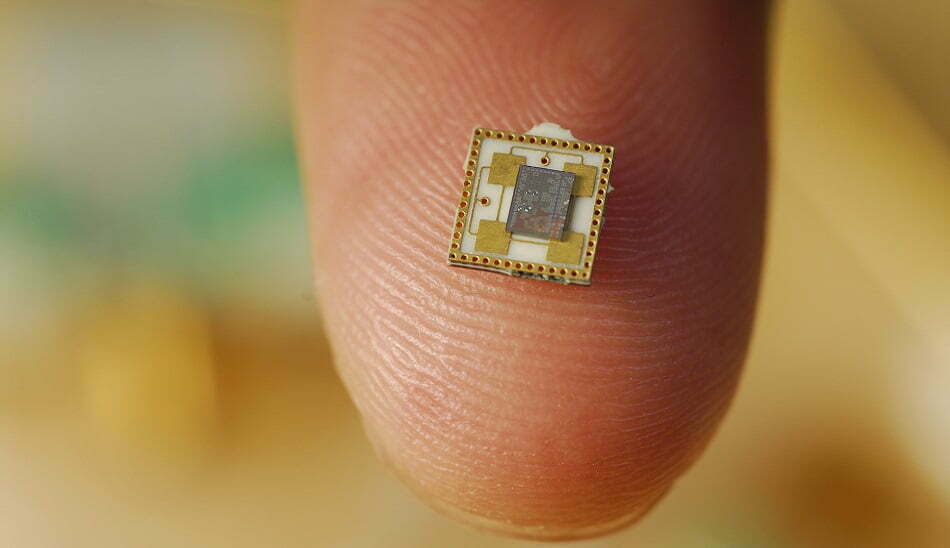

روز پنج شنبه سامسونگ اعلام کرد که تولید تراشه‌های EUV 7nm LPP را آغاز کرده است. بسیار سخت است که گفته شود این چیپ‌های 7 نانومتری تا زمان عرضه گلکسی اس 10 در سال آینده آماده نخواهند شد. اگر چیپ‌های 7 نانومتری یک تکنولوژی آشنا به نظر می رسند، به این دلیل است که سازندگان گوشی‌های هوشمند از جمله هواوی و اپل قبلا چنین تراشه‌ای را در دستگاه‌های خود استفاده کرده‌اند. هواوی اولین شرکتی بود که تراشه 7 نانومتری کرین 980 را که در میت 20 پرو استفاده شده بود معرفی کرد، از طرفی تراشه 7 نانومتری A12 اپل در مدل‌های آیفون XS و XR زودتر به دست مشتریان رسید.
EUV 7nm LPP یا 7LPP به چه معنی است؟
این نام‌ها مخفف (LPP (Low Power Plus 7 نانومتری با فناوری لیتوگرافی ماورا بنفش شدید (EUV) است. تراشه‌های 7 نانومتری سریعتر و کارآمد تر از تراشه‌های 10nm هستند که در بیشتر پرچم داران اندرویدی از جمله گلکسی اس 9 و نوت 9 از آن استفاده شده است.
اما طبق گفته سامسونگ، مورد جالبی در رابطه با فناوری EUV این است که می تواند هزینه تولید این تراشه‌ها را کاهش دهد:
EUV از نور با طول موج 13.5 نانومتر استفاده می‌کند تا ویفر سیلیکون را در مقابل فن‌آوری‌های غوطه‌وری که با استفاده از آرگون فلوراید (ArF) مخالف توسعه داده می شوند و تنها قادر به رسیدن به طول موج 193 نانومتری، آن هم با استفاده از مجموعه ماسک های چند لایه گران قیمت هستند، استفاده کند. EUV امکان استفاده از یک تک ماسک را برای ایجاد یک لایه ویفر سیلیکونی فراهم می‌کند ولی ArF ممکن است تا 4 ماسک برای ایجاد همان لایه استفاده کند.
در مقایسه با تراشه FinFET 10nm، تکنولوژی 7LPP سامسونگ نه تنها باعث کاهش پیچیدگی فرایند با لایه‌های کمتر و بازدهی بهتر می‌شود، بلکه موجب افزایش 40٪ بهره‌وری و افزایش عملکرد 20٪ در کنار کاهش مصرف انرژی تا 50٪ می‌شود.
سامسونگ نام تراشه اگزینوس 7nm را که قرار است در گوشی‌های گلکسی اس 10 سال آینده استفاده شود ذکر نمی‌کند، اما احتمال دارد که فناوری تراشه 7 نانومتری سامسونگ برای تجهیز پرچم داران آینده گلکسی مورد استفاده قرار گیرد.
جالب توجه است که چند روز پیش TSMC اعلام کرد (از طریق ExtremeTech) برنامه های 7 نانومتری EUV خود را پیش خواهد برد. TSMC یکی از بزرگترین رقیبان سامسونگ و از مهمترین سازندگان تراشه در جهان است. همچنین شرکتی است که به طور انحصاری تراشه‌های سری A را برای اپل تولید می‌کند، از جمله A12 بایونیک. اما A12 بر روی تکنولوژی EUV ساخته نشده است. AnandTech تکنولوژی موجود در تراشه‌های 7 نانومتری TSMC اپل بود.
تکنولوژی پردازش CLN7FF TSMC روی لیتوگرافی عمیق فرابنفش (DUV) با لیزر اگزایمر آرگون (ArF) که در طول موج 193 نانومتر عمل می‌کند، تکیه می کند، در نتیجه بزرگترین سازنده نیمه‌هادی‌ها در جهان قادر به استفاده از ابزارهای موجود برای ساخت تراشه 7 نانومتر خواهد بود. در همین حال، برای استفاده از لیتوگرافی DUV، شرکت باید از چندین نوع الگوی سه گانه و چهارگانه استفاده کنند که هزینه‌های طراحی و تولید و نیز چرخه‌‌های تولید را افزایش می دهد.
کلام آخر
انتظار میرود که کمپانی TSMC تراشه 7 نانومتری اسنپدراگون 855 را در سال آینده تولید کند، که طبق گزارش‌ها باید به اسنپدراگون 8150 تغییر نام داده شود. این تراشه برخی از نسخه‌های گلکسی اس 10 و نوت 10 را امسال تجهیز خواهد کرد.
صرف نظر از تکنولوژی مورد استفاده، تراشه های 7 نانومتری باید عملکرد مشابهی را ارائه دهند، اگر چه انتظار نمی رود که تراشه‌های اگزینوس 7nm سامسونگ به کیفیت A12 اپل برسد، اما EUV ارزانتر خواهد بود تا شرکت‌ها بتوانند آن را به تولید انبوه برسانند. در بخش نظرات، دیدگاه خود را با ما به اشتراک بگذارید.
